جرثقیل نیم دروازه ای
جرثقیل نیم دروازه ای

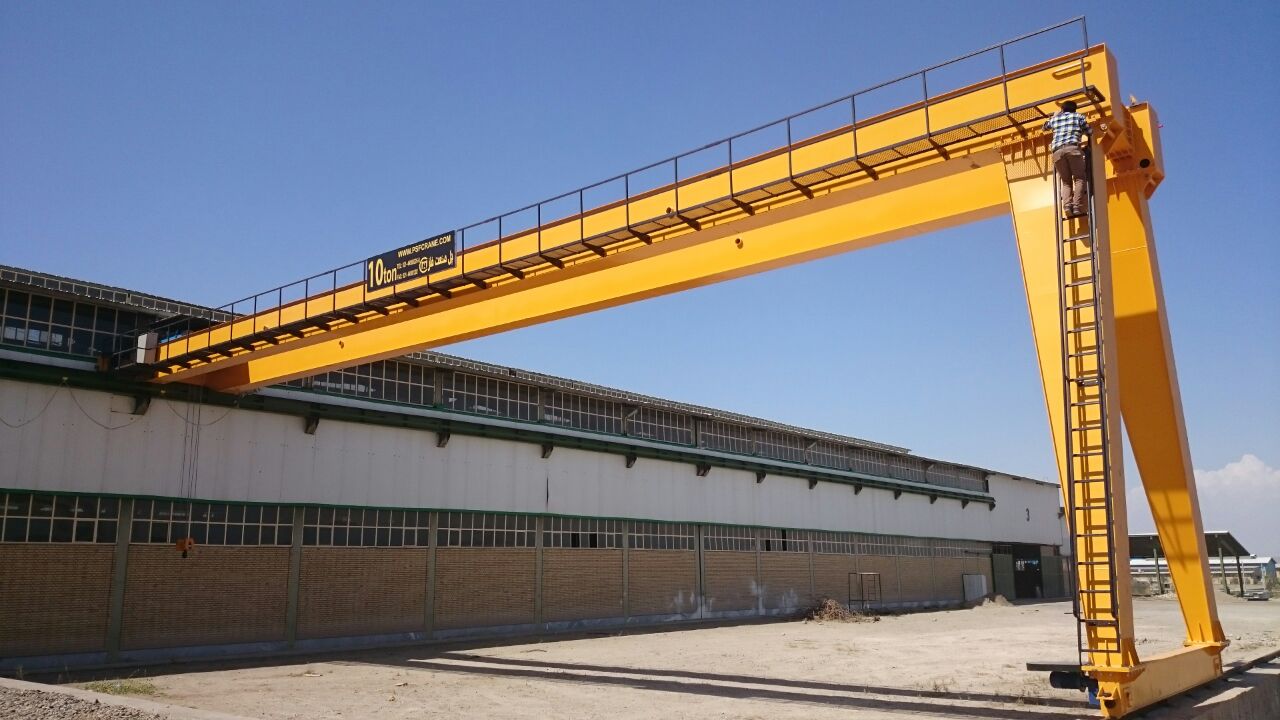

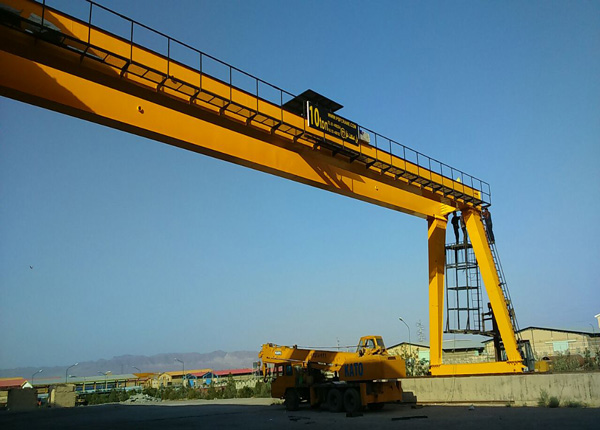

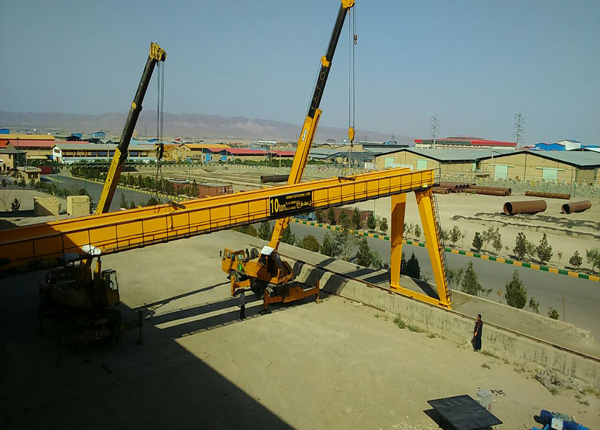

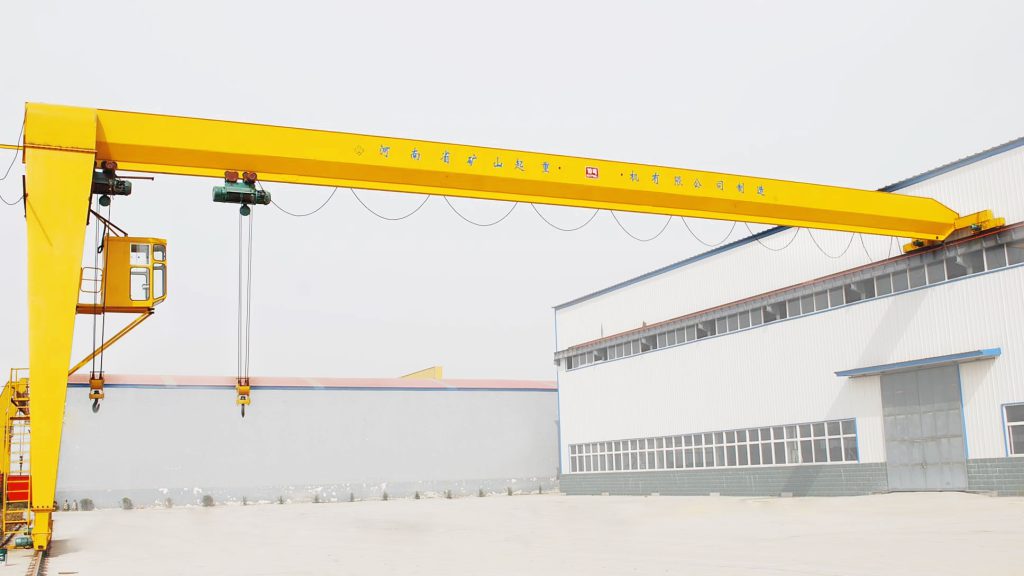

جرثقیل نیم دروازه ای برای جابه جایی تجهیزات در فضا های باز و بسته کاربرد های زیادی دارد. این سازه از لحاظ کارایی و کلاس کاری نسبت به تک پل ، دو پل بودن سازه قابلیت های مشابه ای با جرثقیل دروازه ای تک پل / دو پل دارند تنها وجه تمایز این سازها حذف یک ستون به دلیل وجود یک طرف پایه یا تیر در محل پروژه است. که در عین حال نسبت به جرثقیل های دروازه ای بهینه و اقتصادی تر است .
جرثقیل های نیم دروازه ای همانند جرثقیل های دروازه ای در انواع مختلفی وجود دارد که هر کدام کاربرد خاص خودشان را بر اساس نیاز شما را دارند .
شرکت آرکا فولاد وزین اراک تولید کننده انواع سازه های فلزی و جرثقیل های سقفی از جمله جرثقیل های نیم دروازه ای میباشد که در این زمینه تاکنون صد ها پروژه موفق در کارنامه خود به ثبت رسانده است .
برای اطلاعات بیشتر با ما در تماس باشید
انواع جرثقیل نیم دروازه ای:
1- جرثقیل نیم دروازه ای تک پل :
جرثقیل نیم دروازه ای تک پل برای جابجایی مواد در فضا هایی با دهانه های متوسط و تا تناژ های ۱۰ تن کاربرد دارن و همچنین این سازه ها از نظر اقتصادی مرقوم به صرفه تر است چرا که وزن کلی سازه را کاهش می دهد و همچین باعث کاهش بار مرده سازه می شود .از معایب این سازه کلاس کاری پایین تر و ارتفاع کاری کمتر نسبت به جرثقیل نیم دروازه ای دو پل می توان اشاره کرد.
2- جرثقیل نیم دروازه ای دو پل :
جرثقیل نیم دروازه ای دو پل برای جابه جایی مواد در فضا های باز و بسته کاربرد های زیادی دارد، و در دهانه های 1 الی 50 متر و ظرفیتی بین 1 الی 100 تن ساخته می شود. این سازه از لحاظ کارایی و کلاس کاری نسبت به جرثقیل های دروازه ای تک پل کارایی بالاتری دارند و همچنین دیگر مزیت این نوع جرثقیلها این است که با وجود راهروی انتخابی در بدنه جرثقیل می توان به راحتی تعمیرات و علملیات سرویس نگهداری برای این تجهیز انجام داد.
خصوصیات جرثقیل نیم دروازه ای :
جرثقیل های نیم دروازه ای معمولا در کنار سوله ها کاربرد بالایی دارند.
این سازه ها از لحاظ اقتصاد و نگهداری نسبت به جرثقیل های دروازه ای بهینه تر هستند.
کار و کنترل این نوع جرثقیل ها نسبت به جرثقیل های دروازه ای ساده تر است.
مزیت های جرثقیل های آرکا فولاد وزین اراک :
شرکت آرکا فولاد از برترین و با کیفیت ترین مواد اولیه در ساخت محصولات خود استفاده می کند.
شرکت آرکا فولاد از بهترین و بروز ترین ماشین آلات در خط تولید خود استفاده می کند.
شرکت آرکا فولاد با گرد آوری تیم مهندسی قوی و نیروی مجرب قابلیت ساخت بهینه ترین تجهیزات و بالاترین کارایی را دارا میباشد .
نکات مهم درباره جرثقیل دروازه ای :
مهمترین نکته ای که در مورد جرثقیل نیم دروازه ای وجود دارد، طراحی و نحوه اجرای آن است. در این نوع جرثقیل ها از انواع دو پل یا تک پل لازم است طول کلگی و فاصله چرخ ها به درستی محاسبه شود. همچنین انتخاب زاویه درست بین ستون ها از اهمیت بالایی برخوردار است. در واقع همه چیز در این محاسبه به نیاز شما بستگی دارد. این که شما تا جرثقیل نیم دروازه ای را برای جا به جایی چه مقدار بار لازم دارید می تواند تاثیر زیادی در محاسبات و حتی انتخاب جرثقیل نیم دروازه ای نوع تک پل یا دو پل داشته باشد. همچنین در طراحی این نوع جرثقیل یکسان بودن شیب مسیر طولی بالای تیرحمال و زمین بسیار مهم است نکته مهم دیگر مسئله تنش و کمانش است. لازم است که در طراحی و اجرای انواع جرثقیل های سقفی و دروازه ای مانند جرثقیل نیم دروازه ای به این نکته توجه شود. با توجه به حداکثر تناژ قابل حمل این نوع جرثقیل ها باید طراحی به نحوی باشد که تنش و کمانش کنترل و خنثی شود. در صورتی که جرثقیل نتواند این موارد را کنترل و خنثی کند می تواند اتفاقات ناخوشایندی را رقم بزند.
توجه داشته باشید که یکی از تفاوت های عمده میان جرثقیل سقفی و جرثقیل نیم دروازه ای این است که در جرثقیل سقفی تمامی نیرو به پایه یا ستون های از پیش تعیین شده وارد و توسط آن ها این نیرو خنثی می شود. اما در انواع جرثقیل نیم دروازه ای بخشی از این نیرو توسط ستون خود جرثقیل باید جذب شود. بنابراین در طراحی و اجرای این جرثقیل این ستون کارکرد و اهمیت بالایی می تواند داشته باشد. نکته مهم دیگر این است که بخش دیگر جرثقیل که به پایه یا تیر متصل شده باید به اندازه تناژ مورد نظر تقویت شده باشد. به عبارت ساده تر آن پایه یا تیر باید قابلیت تحمل انتقال حداکثر تناژی که جرثقیل نیم دروازه ای می تواند حمل کند داشته باشد. با توجه به این که یک بخش از جرثقیل نیم دروازه ای بر روی ستون های خود جرثقیل استوار شده لازم است تا موارد امنیتی در برابر زلزله و واژگونی رعایت شود. به عبارت ساده تر این ستون باید به نحوی تعبیه شود که بتواند لرزش های متعارف و تا حدودی نامتعارف را تحمل کند. با توجه به این که یک سوی این جرثقیل به ستون یا پایه خود ساختمان متصل است واژگونی این جرثقیل می تواند خسارات جبران ناپذیری به ساختمان وارد کند.
از آن جایی که از جرثقیل نیم دروازه ای معمولا در فضای باز و در کنار سوله مورد استفاده قرار می گیرد لازم است تا برای موتور جرثقیل سایبانی در نظر گرفته شود تا در برابر بارش باران و تابش مستقیم خورشید محافظت شود. همچنین با توجه به این که این نوع جرثقیل ها بیشتر در معرض عوامل محیطی قرار دارند لازم است تا راهروی تعمیرات و نگهداری در سرتاسر جرثقیل نیم دروازه ای نصب شود. تا بدین ترتیب در مواقع نیاز امکان سرویس و تعمیر سریع و ساده فراهم شود. این ها نکاتی ساده اما مهم محسوب می شوند که توجه به آن ها می تواند باعث شود تا لذت بیشتری از جرثقیل نیم دروازه ای خود ببرید.
برای همکاری و مشاوره با ما در ارتباط باشید .
